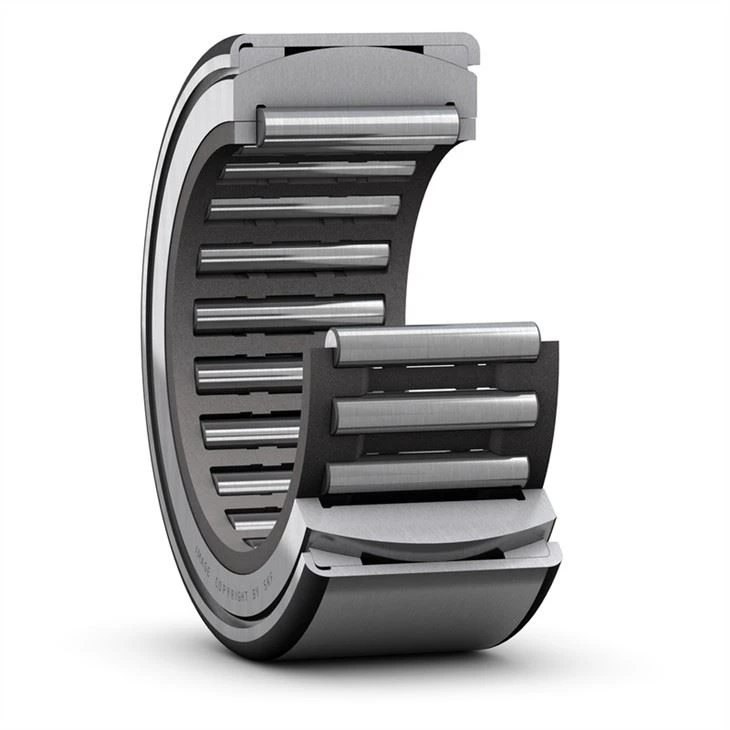

Vòng bi lăn kim căn chỉnh RPNA 30/47, không có vòng trong 30x 47x 20mm
Vòng bi lăn kim căn chỉnh tự căn chỉnh và cung cấp một giải pháp nhỏ gọn trong các ứng dụng có ít không gian hơn. Do số lượng lớn các con lăn, chúng có khả năng chịu tải cao. Thiết kế bên trong của chúng, trong đó một vòng ngoài lồi gặp hai vòng ghế lõm được bọc trong một ống bọc được vẽ, cho phép vòng bi phù hợp với sự lệch hướng tĩnh ban đầu. Vòng bi không có vòng trong là một lựa chọn tuyệt vời để bố trí ổ trục nhỏ gọn, nếu trục có thể được làm cứng và nối đất.
Bản vẽ và dữ liệu kỹ thuật cho vòng bi lăn kim căn chỉnh RPNA 30/47:
| Fw | 30 mm | Đường kính dưới con lăn |
| D | 47 mm | Đường kính ngoài |
| C | 20 mm | Chiều rộng |
| D1 · | 42 mm | Tay áo đường kính vai |
| r | tối thiểu 0,8 mm | Chamfer kích thước tấm thép tay áo |
| Đà | tối thiểu 41 mm | Nhà ở có đường kính mố nhỏ nhất cho phép |
| Đà | tối đa 42 mm | Nhà ở có đường kính mố cầu lớn nhất cho phép |
| ra | tối đa 0,8 mm | Bán kính phi lê |
| Xếp hạng tải động cơ bản | C | 22,9 kN |
| Đánh giá tải tĩnh cơ bản | C0 · | 38 kN |
| Giới hạn tải trọng mệt mỏi | Pu | 4,8 kN |
| Tốc độ tham chiếu | 13 000 vòng / phút | |
| Giới hạn tốc độ | 15 000 vòng / phút | |
| Khối lượng | 0,13kg |
Hình ảnh đóng gói:
Hình ảnh nhà kho:
Họ là cổ phiếu có sẵn để giao hàng nhanh chóng.
