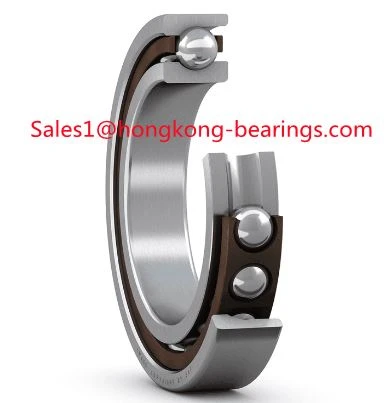

Đặc điểm kỹ thuật ổ bi tiếp xúc góc siêu chính xác 7030ACD / P4AH1
| Chỉ định | 7030-ACD / P4AH1 | |
| thể loại | ||
| Vòng bi tiếp xúc góc, siêu chính xác | ||
| Kích thước | ||
| d (Đường kính lỗ khoan) | 150 mm | 5.906 in |
| D (Đường kính ngoài) | 225 mm | 8.858 in |
| B (Chiều rộng) | 35 mm | 1.378 in |
| W (Trọng lượng) | 4,17 kg | 9,2 lbs |
| Thông số kỹ thuật | ||
| Cr (kN) Xếp hạng tải động cơ bản | 163 | |
| C0r (kN) Xếp hạng tải trọng tĩnh cơ bản | 180 | |
| Giới hạn tải trọng mỏi | 5.6 | |
| Tốc độ có thể đạt được để bôi trơn bằng mỡ (r / min) | 5300 | |
| Tốc độ có thể đạt được để bôi trơn dầu-khí (r / min) | 8000 | |
| Góc tiếp xúc | 25 ° | |
| Đường kính bóng (mm) | 23,812 mm | |
| Số lượng bóng | 22 | |
| Lượng dầu mỡ tham khảo | 54 cm3 | |
| Niêm phong | Không | |
| Độ chính xác | P4A | |
Vòng bi tiếp xúc góc 7030.ACD.P4AH1 mở rộng 150 * 225 * 35
| Chỉ định | Kích thước chính | Xếp hạng tải cơ bản | Tốc độ có thể đạt được | ||||
| năng động | tĩnh | Bôi trơn bằng mỡ | Dầu-khí bôi trơn | ||||
| d [mm] | D [mm] | B [mm] | C [kN] | C0 [kN] | [r / phút] | [r / phút] | |
| S7028 ACD / P4A | 140 | 210 | 33 | 146 | 156 | 5 600 | |
| S7028 CD / HCP4A | 140 | 210 | 33 | 153 | 166 | 7 500 | |
| S7028 CD / P4A | 140 | 210 | 33 | 153 | 166 | 6 700 | |
| S71928 ACD / HCP4A | 140 | 190 | 24 | 90.4 | 110 | 7 000 | |
| S71928 ACD / P4A | 140 | 190 | 24 | 90.4 | 110 | 6 000 | |
| S71928 CD / HCP4A | 140 | 190 | 24 | 95.6 | 116 | 8 000 | |
| S71928 CD / P4A | 140 | 190 | 24 | 95.6 | 116 | 6 700 | |
| 7030 ACD / HCP4A | 150 | 225 | 35 | 163 | 180 | 6 700 | 10 000 |
| 7030 ACD / HCP4AH1 | 150 | 225 | 35 | 163 | 180 | 6 700 | 10 000 |
| 7030 ACD / HCP4AL | 150 | 225 | 35 | 163 | 180 | 6 700 | 10 000 |
| 7030 ACD / P4A | 150 | 225 | 35 | 163 | 180 | 5 300 | 8 000 |
| 7030 ACD / P4AH1 | 150 | 225 | 35 | 163 | 180 | 5 300 | 8 000 |
| 7030 ACD / P4AL | 150 | 225 | 35 | 163 | 180 | 5 300 | 8 000 |
| 7030 CD / HCP4A | 150 | 225 | 35 | 172 | 190 | 7 000 | 11 000 |
| 7030 CD / HCP4AH1 | 150 | 225 | 35 | 172 | 190 | 7 000 | 11 000 |
| 7030 CD / HCP4AL | 150 | 225 | 35 | 172 | 190 | 7 000 | 11 000 |
| 7030 CD / P4A | 150 | 225 | 35 | 172 | 190 | 6 000 | 9 000 |
| 7030 CD / P4AH1 | 150 | 225 | 35 | 172 | 190 | 6 000 | 9 000 |
| 7030 CD / P4AL | 150 | 225 | 35 | 172 | 190 | 6 000 | 9 000 |
