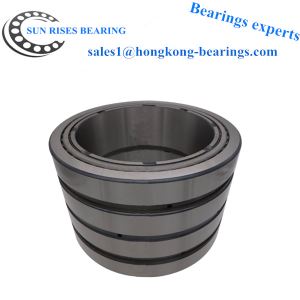

Z-538181.TR2 Với kích thước 600x800x208,5 mm Vòng bi côn đôi hàng
Tổng quan
Thiết kế 7:
■ Vòng bi có vòng cách bằng thép tấm và vòng trung gian bên trong.
■ Rãnh bôi trơn và lỗ bôi trơn cũng như lỗ giữ
ở vòng ngoài.
Vòng bi côn đôi dãy bố trí theo kiểu O{0}}; không có con dấu; nhiệt độ từ –30 độ đến +150 độ, tùy thuộc vào chất bôi trơn.
Đường kính lỗ khoan-600 mm; Đường kính ngoài-800 mm; Chiều rộng-208,5 mm; Khối lượng-262 kg;Cr=3700 kN;C0r=9100 kN;Cur=750 kN.
Thông số kỹ thuật
| Kích thước &Bảng dữ liệu kỹ thuật | |
| Phần KHÔNG. | Z-538181.TR2 - Vòng bi côn đôi hàng |
| Thương hiệu | FAG sản xuất tại ĐỨC và nhãn hiệu SDVV/ZBM sản xuất tại Trung Quốc |
| Kích thước chính | 600x800x208,5mm |
| d | 600mm |
| D | 800mm |
| T | 208,5mm |
| C | 160 mm |
| e | 0,32 mm |
| r1, r2 phút. | 6mm |
| r3, 4 phút | 2,5 mm |
| Cr | 3700 kN |
| C0r | 9100 kN |
| Hay gây | 750 kN |
| M | 262 kg |
Các loại tương tự để bạn có thêm lựa chọn
| chỉ định | Thiết kế | Khối m ≈kg |
Kích thước | |||||
| d | D | T | C | r1,r₂ phút. |
r3,r4 phút. |
|||
| Z-538181.TR2 | 7 | 262 | 600 | 800 | 2,085 | 160 | 6 | 25 |
| Z-538183.TR2 | 7 | 473 | 600 | 870 | 270 | 198 | 75 | 3 |
| Z-538182.TR2 | 7 | 293 | 630 | 850 | 242 | 182 | 75 | 25 |
| Z-510041.TR2 | 7 | 422 | 710 | 950 | 240 | 175 | 75 | 3 |
| Z-534867.TR2 | 6 | 753 | 710 | 1030 | 315 | 220 | 95 | 4 |
| Z-564801.TR2 | 7 | 587 | 800 | 1060 | 270 | 204 | 6 | 25 |
| Z-538339.TR2 | 7 | 638 | 850 | 1120 | 268 | 190 | 75 | 3 |
| Z-538341.TR2 | 7 | 883 | 950 | 1250 | 298 | 220 | 95 | 4 |
| Z-568323.TR2 | 6 | 813 | 1250 | 1500 | 250 | 190 | 6 | 15 |
| Z-572139.TR2 | 6 | 1390 | 1450 | 1770 | 290 | 170 | 95 | 5 |
Chú phổ biến: có sẵn z-538181.tr2 vòng bi côn đôi hàng, nhà cung cấp, đại lý, giá bán
