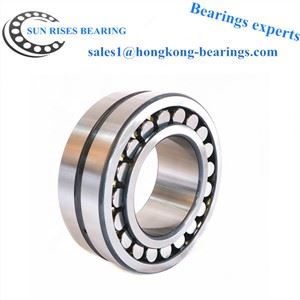

Có sẵn 248/1000-BK30-MB Vòng bi cầu hình cầu có lỗ côn
Tổng quan
Với lỗ côn 1:30 và gân trung tâm;Đường kính lỗ-1000 mm; Đường kính ngoài-1220 mm;Chiều rộng-218 mm; Khối lượng-535 kg;Cr=6700 kN;C0r=21600 kN;Tốc độ giới hạn=300 phút–1.
Thông số kỹ thuật
| Kích thước & Dữ liệu kỹ thuật | |
| Phần SỐ. | 248/1000-BK30-MB - Vòng bi cầu |
| Thương hiệu | Thương hiệu FAG sản xuất tại ĐỨC |
| Kích thước chính | 1000x1220x218mm |
| d | 1000 mm |
| D | 1220mm |
| B | 218 mm |
| rmin. | 6mm |
| D1 | 1151,4mm |
| tối thiểu. | 1023mm |
| Đà tối đa. | 1197mm |
| ra tối đa. | 5mm |
| Cr | 6700 kN |
| C0r | 21600 kN |
| M | 535 kg |
Vòng bi cầu hình cầu có lỗ khoan bên dưới cũng có sẵn
| chỉ định | Thiết kế | Khối m =kg |
Kích thước | ||||||
| d | D | B | phút. | D₁ 8 |
Ds | ns |
|||
| 231/950-BK-MB | 2 | 3060 | 950 | 1500 | 438 | 12 | 1322,5 1322,5 |
12,5 12,5 |
23,5 23,5 |
| 231/950-B-MB | 2 | 3060 | 950 | 1500 | 438 | 12 | |||
| 241/950-BK30-MB | 2 | 3820 | 950 | 1500 | 545 | 12 | 13,067 | 125 | 235 |
| 241/950-B-MB | 2 | 3820 | 950 | 1500 | 545 | 12 | 13,067 | 125 | 235 |
| 238/1000-MB | 2 | 425 | 1000 | 1220 | 165 | 6 | 1158 | 95 | 177 |
| 238/1000-K-MB | 2 | 425 | 1000 | 1220 | 165 | 6 | 1158 | 95 | 177 |
| 248/1000-B-MB | 2 | 535 | 1000 | 1220 | 218 | 6 | 11,514 | 95 | 177 |
| 248/1000-BK30-MB | 2 | 535 | 1000 | 1220 | 218 | 6 | 11,514 | 95 | 177 |
| 239/1000-K-MB | 2 | 898 | 1000 | 1320 | 236 | 75 | 12,274 | 125 | 235 |
| 239/1000-MB | 2 | 898 | 1000 | 1320 | 236 | 75 | 12,274 | 125 | 235 |
| Z-528753.PRL | 2 | 1120 | 1000 | 1320 | 315 | 75 | 12,184 | 125 | 235 |
| 249/1000-B-MB | 2 | 1220 | 1000 | 1320 | 315 | 75 | 12,184 | 125 | 235 |
| 249/1000-BK30-MB | 2 | 1210 | 1000 | 1320 | 315 | 75 | 12,184 | 125 | 235 |
| Z-541833.249/1000 | 3 | 1230 | 1000 | 1320 | 315 | 75 | 12,184 | 125 | 235 |
| 230/1000-BK-MB | 2 | 1590 | 1000 | 1420 | 308 | 75 | 13,003 | 125 | 235 |
| 230/1000-B-MB | 2 | 1590 | 1000 | 1420 | 308 | 75 | 13,003 | 125 | 235 |
| 240/1000-BK30-MB | 2 | 2070 | 1000 | 1420 | 412 | 75 | 12,783 | 125 | 235 |
| 240/1000-B-MB | 2 | 2110 | 1000 | 1420 | 412 | 75 | 12,783 | 125 | 235 |
| 231/1000-B-MB | 2 | 3470 | 1000 | 1580 | 462 | 12 | 13,918 | 125 | 235 |
| 231/1000-K-MB | 2 | 3470 | 1000 | 1580 | 462 | 12 | 13,918 | 125 | 235 |
| 241/1000-BK30-MB | 2 | 4380 | 1000 | 1580 | 580 | 12 | 13,726 | 125 | 235 |
| 241/1000-B-MB | 2 | 4430 | 1000 | 1580 | 580 | 12 | 13,726 | 125 | 235 |
| F-809143.02.PRL | 2,K30 | 4540 | 1059 | 1620 | 615 | 15 | 1396 | 125 | 235 |
| 238/1060-BK-MB | 2 | 444 | 1060 | 1280 | 165 | 6 | 12,182 | 95 | 177 |
| 238/1060-B-MB | 2 | 444 | 1060 | 1280 | 165 | 6 | 12,182 | 95 | 177 |
| 248/1060-BK30-MB | 2 | 599 | 1060 | 1280 | 218 | 6 | 12,127 | 95 | 177 |
| 248/1060-B-MB | 2 | 599 | 1060 | 1280 | 218 | 6 | 12,127 | 95 | 177 |
| 239/1060-BK-MB | 2 | 1080 | 1060 | 1400 | 250 | 75 | 13,076 | 125 | 235 |
| 239/1060-B-MB | 2 | 1080 | 1060 | 1400 | 250 | 75 | 13,076 | 125 | 235 |
| Z-541834.249/1060-B | 3 | 1470 | 1060 | 1400 | 335 | 75 | 12,907 | 125 | 235 |
| 249/1060-BK30-MB | 2 | 1540 | 1060 | 1400 | 335 | 75 | 12,907 | 125 | 235 |
| 249/1060-B-MB | 2 | 1540 | 1060 | 1400 | 335 | 75 | 12,907 | 125 | 235 |
| 230/1060-BK-MB | 2 | 1920 | 1060 | 1500 | 325 | 95 | 13,744 | 125 | 235 |
| 230/1060-B-MB | 2 | 1920 | 1060 | 1500 | 325 | 95 | 13,744 | 125 | 235 |
| 240/1060-BK30-MB | 2 | 2520 | 1060 | 1500 | 438 | 95 | 13,535 | 125 | 235 |
| 240/1060-B-MB | 2 | 2520 | 1060 | 1500 | 438 | 95 | 13,535 | 125 | 235 |
