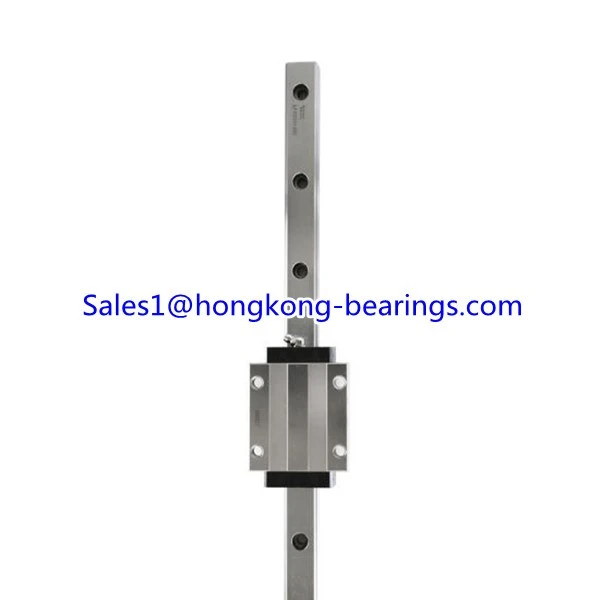

SHS 55LVThanh trượt Hướng dẫn tuyến tính Đặc điểm kỹ thuật 53 * 70 * 100 * 213 mm
| Chỉ định | SHS55LV |
| thể loại | Bóng lồng dẫn hướng LM Model SHS |
| Chiều rộng W1 (mm) | 53 |
| Chiều cao M (mm) | 70 |
| Chiều rộng W (mm) | 100 |
| Chiều dài L (mm) | 213 |
| Khối LM (kg) | 5.23 |
| Cr (kN) Xếp hạng tải động cơ bản | 161 |
| C0r (kN) Xếp hạng tải trọng tĩnh cơ bản | 259 |
| Mômen tĩnh cho phép kN • m (một khối) | 6.68 |
| Mômen tĩnh cho phép kN • m (hai khối) | 31.1 |
| Khớp để bôi trơn | B-PT1 / 8 |
| Giải phóng mặt bằng xuyên tâm | Điểm bình thường |
Đa thế hệSHS-55LVLinearGuide RailBlock53 * 70 * 100 * 213
| Mẫu số | Kích thước bên ngoài | Kích thước đường ray LM | Khối lượng | ||||||||
| Chiều cao (H) | Chiều rộng (W) | Chiều dài (L) | Chiều rộng W1±0.05 | W2 | Chiều cao M1 | Sân cỏ F | d1*d2*h | Chiều dài Max | Khối LM Kilôgam | Đường ray LM kg / m | |
| SHS 45V SHS 45LV | 60 | 86 | 140 174 | 45 | 20.5 | 32 | 105 | 14*20*17 | 3090 | 2.54 3.19 | 10.4 |
| SHS 55V SHS 55LV | 70 | 100 | 171 213 | 53 | 23.5 | 38 | 120 | 16*23*20 | 3060 | 4.05 5.23 | 14.5 |
| SHS 65V SHS 65LV | 90 | 126 | 221 272 | 63 | 31.5 | 53 | 150 | 18*26*22 | 3000 | 8.41 10.7 | 23.7 |
